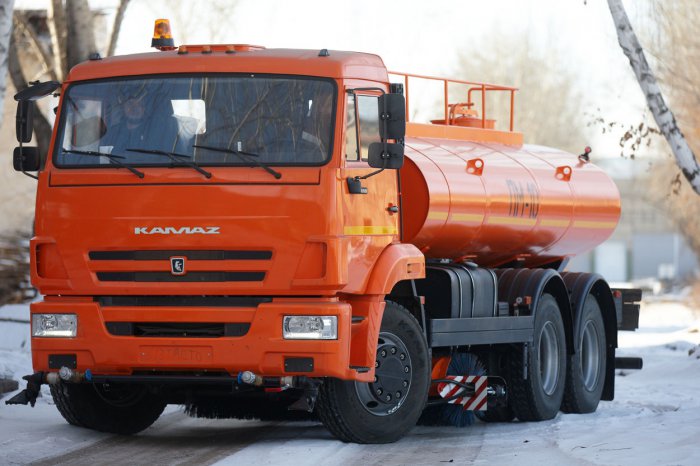

Поливомоечная машина на базе шасси КАМАЗ-65115

Описание
Характеристики
Комплект

Дорожная машина на базе шасси КАМАЗ-65115, укомплектованная поливомоечным оборудованием, предназначена для круглогодичного использования по содержанию дорог с твердым покрытием.

Машина успешно применяется:

Для удаления

грязи, песка, пыли с дорожного покрытия.

Для полива

зеленых насаждений.

Для мытья

дорожных ограждений разных видов.

Для очистки

автомобильных дорог и тротуаров от снега.

Помимо выполнения главных функций по очищению дорог с цементобетонными и асфальтовыми покрытиями, поливомоечные машины часто применяют для тушения пожаров, поливки зеленых насаждений, а также транспортировки воды. Летом дорожное покрытие становится крупнейшим «пылегенератором». В теплое время года на состояние дорог непосредственное воздействие оказывает температура воздуха. В результате дорожное покрытие начинает «изнашиваться», что приводит к усилению процесса формирования пыли. Естественно, эту пыль нужно убирать. А также в инфраструктуре дорог есть множество конструкций, нуждающихся в очистке: ограждения, тоннели столбики рядом с дорогой, рекламные щиты, дорожные знаки и пр. На данных объектах регулярно оседает пыль, соответственно, если не ухаживать за ними, то они покроются огромным слоем грязи.

Оборудование поливомоечной машины включает в себя следующие элементы:

Сетчатый фильтр.
Цистерна.
Водяной насос.
Центральный клапан.
Система трубопроводов с поворотными насадками.

Устройство функционирует следующим образом

Жидкость из цистерны движется сквозь центральный клапан и сетчатый фильтр и оказывается у центробежного насоса. В дальнейшем вода под высоким давлением идет через краны к насадкам. Трубопровод имеет несколько выходов по бокам (к гайкам и к вентилю – это предоставляет возможность подключить к поливомоечной машине пожарные рукава).

Цистерна представляет собой сварную конструкцию, изготовленную из листового проката. Чтобы не допустить раскачивания воды во время передвижения автомобиля, в цистерне монтируются специальные волнорезы.

Наличие центрального клапана позволяет контролировать подачу воды, которая поступает на вход насоса. На верхушке цистерны располагается горловина, закрывающаяся крышкой. Она предназначается для технического обслуживания и наполнения цистерны водой.

Технические характеристики шасси
Стандарт	Евро 5
Колёсная формула	6x4
Модель двигателя	Cummins ISB6.7e5 300
Макс. полезный крутящий момент	1087 (111) Нм (кгсм)
Максимальная полезная мощность	215 (292) кВт (л.с.)
Рабочий объем	6,7 л
Расположение и число цилиндров рядное	6
Тип двигателя	дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Модель	КП ZF 9S1310 или КАМАЗ-144 (в зависимости от комплектации)
Щетка Средняя (межбазовая) ЩС
Щеточные диски	изготовлены из износостойкого полипропилена
Диаметр ворса	550 мм
Ширина обрабатываемой полосы	2500 мм
Частота вращения щетки	не менее 300 об/мин
Допустимый износ щетки до диаметра	300 мм
Вес щетки с элементами крепления	242 кг
Подъём-опускание	гидроцилиндром двойного действия с гидрозамком
Длина щетки	3000 мм
Металлический защитный кожух	наличие
Управление из кабины водителя	наличие
Скорость движения автомобиля при работе щеткой	не более 40 км/ч
Щетка передняя/задняя (ЩП/ЩЗ)
Щеточные диски	изготовлены из износостойкого полипропилена
Диаметр ворса	550 мм
Ширина обрабатываемой полосы	2500 мм
Частота вращения щетки	300 об/мин
Допустимый износ щетки до диаметра	300 мм
Вес щетки с элементами крепления	380 кг
Подъём-опускание	гидроцилиндром двойного действия с гидрозамком
Длина щетки	3000 мм
Металлический защитный кожух по всей длине щетки	наличие
Управление из кабины водителя	наличие
Скорость движения автомобиля при работе щеткой	не более 40 км/ч
Поливомоечное оборудование ПМ
Вместимость цистерны	8-12м?
Ширина рабочей зоны при мойке	от 2,5 до 8,5 м
Ширина рабочей зоны при поливе	до 20 м
Водяной насос	центробежный совмещенный с редуктором, НЦ 60/125 подача 60 м?/ч
Привод насоса	гидравлический
Сопла чугунные водонапорные	2 шт. впереди с запорными кранами для удобства ремонта и обслуживания
Точка для подключения пожарного рукава	наличие
Лестница для оператора	наличие
Проблесковый маяк	оранжевого цвета
Скорость движения автомобиля при работе поливомоечного оборудования	не более 40 км/ч
Наклейки	безопасности и ограничения скорости
БРС (с защитными колпачками)	для подключения к гидравлике и электрике
Цистерна	сварной конструкции из листовой стали, чемоданного сечения с внутренними перегородками
Поперечные волнорезы для гашения гидроударов внутри цистерны	наличие
Откидная верхняя горловина	для заполнения водой и доступа внутрь расположена в задней части цистерны
Высоконапорная мойка ВМ
Насос подачи воды производительностью	70-90 л/мин и давлением 220 бар
Оборудование укомплектовано	поливомоечной подъемно-поворотной фронтальной рейкой с форсунками
Рейки с форсунками	23 (основная, две раскладные секции по бокам) шт
Ширина мойки дорожных покрытий	от 2,5 до 3,5 м
Привод подъема-опускания	гидравлический
Привод поворота вправо-влево	гидравлический
Выносной распределительный пистолет со шлангом для мойки (придорожной инфраструктуры)	длиной 20 м
Щетка для мойки барьерных ограждений ЩБО
Диаметр щетки	900 мм
Высота щетки	600 мм
Максимальный вылет штанги, слева, справа	1100 мм
Регулировка рабочего угла	0…180^o
Частота вращения	300 об/мин
Масса	200 кг

Комплект гидрофикации и электрификации автомобиля:

гидронасос,
трехходовой кран,
гидромотор,
комплект РВД и фитингов,
гидрозамки и клапана,
гидробак 140-160 литров со сливным фильтром, заливной горловиной с сапуном, уровнемером визуальным,
1-3 секционный гидрораспределитель,
гидроблок гидроаппаратуры расположен в закрытом отсеке,
пульт в кабину, возможность раздельной работы каждого вида оборудования.
